모두가
놀랄만한 혁신
ㆍ저손실
- 일반변압기 대비 무부하손 75% 절감
- 손실량 절감에 따른 변압기의 운전보수비 절감 및 수명연장
ㆍ소형화
- 권선제조방법을 개선하여 외형치수가 작아짐
- 설치면적이 가장 적음
ㆍ고조파부하에 적합
- 고주파 및 고조파 대역에서 우수한 자기적 특성 보유
ㆍ저소음
- KS규격 대비 5dB 이상 개선하여 NEMA 규격 만족
ㆍ친환경성
- 전력소모로 인한 열발산을 감소시켜 지구온난화 방지
- 발전소 건설감소에 의한 환경보전
(3Φ 22.9V / 저압)
용량 (kVA) |
무부하손(W) | 손실절감량 (W) |
연간손실절감량 (kWh) |
연간전력비 절감액 (원) |
초기투자비 예상회수 기간(년) |
|
---|---|---|---|---|---|---|
아몰퍼스 | 일반 | |||||
100 | 120 | 890 | 770 | 6,745 | 1,011,780 | 3.0 |
200 | 200 | 1,270 | 1,070 | 9,373 | 1,405,980 | |
300 | 250 | 1,400 | 1,150 | 10,074 | 1,511,100 | |
400 | 295 | 1,850 | 1,555 | 13,622 | 2,043,270 | |
500 | 345 | 2,200 | 1,855 | 16,250 | 2,437,470 | |
600 | 380 | 2,450 | 2,070 | 18,133 | 2,719,980 | |
750 | 450 | 3,200 | 2,750 | 18,177 | 2,726,550 | |
1,000 | 585 | 3,600 | 3,015 | 26,411 | 3,961,710 | |
1,250 | 760 | 4,000 | 3,240 | 28,382 | 4,257,360 | |
1,500 | 900 | 4,400 | 3,500 | 30,660 | 4,599,000 | |
2,000 | 1,200 | 5,300 | 4,100 | 35,916 | 5,387,400 | |
2,500 | 1,600 | 6,050 | 4,450 | 38,982 | 5,847,300 | |
3,000 | 2,300 | 7,000 | 4,700 | 41,172 | 6,175,800 |
[주] 1. 연간 손실절감량 = 손실절감량(W) X 365(일) X 24(h)
2. 연간 전력비절감액 = 연간 손실절감량(kWh) X 전기요금단가(W / kWh)
3. 한전 전기요금 일반용 평균단가 : 150원(kWh) 적용
4. 절감액 및 회수기간은 수용가의 전기요금 등의 적용기준에 따라 변경될 수 있습니다.
적용규격 | 지식경제부 고시(효율관리기자재 운용규정) 및 IEC60076 Power Transformer |
||||
---|---|---|---|---|---|
주파수 | 60Hz | ||||
절연종별 | 고압 : B종, 저압 : F종 | ||||
권선온도상승 | 고압 : 80 ℃, 저압 : 100 ℃ | ||||
표준절연 레벨(kV) |
계통전압 | 24 | 7.2 | 3.6 | 0.6이하 |
상용 주파 내전압 |
50 | 20 | 10 | 3 | |
충격 내전압 |
95 | 60 | 40 | – | |
1차 정격전압(kV) | 22.9 | 6.6 | 3.3 | – | |
1차 탭전압(kV) | F23.9-R22.9 -21.9-20.9-19.9 |
F6.9-R6.6 -6.3-6.0-5.7 |
F3.45-R3.3 -3.15-3.0-2.85 |
– | |
2차 정격전압(kV) | 6.6, 3.3, 0.48, 0.44, 0.38, 0.22 | ||||
정격용량(kVA) | 100 / 150 / 200 / 300 / 400 / 500 / 600 / 750 / 1,000 / 1,250 / 1,500 /2,000 / 2,500 / 3,000 / 4,000 / 5,000 |
⊙ 3Φ 22.9V / 6.6kV 또는 3.3kV
용량 (kVA) |
임피던스 (%) |
무부하손 (W) |
부하손 (W) |
효율(%) | 외형치수(mm) | 중량 (kg) |
소음 (dB) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|
20% 부하율 |
50% 부하율 |
100% 부하율 |
W | D | H | ||||||
1,000 | 6.5 | 840 | 8,600 | 99.41 | 99.40 | 99.06 | 1,850 | 1,045 | 1,890 | 4,050 | 64 |
1,250 | 6.5 | 1,090 | 9,500 | 99.41 | 99.44 | 99.15 | 1,890 | 1,200 | 1,990 | 5,700 | 65 |
1,500 | 5.0 | 1,340 | 9,700 | 99.42 | 99.50 | 99.26 | 1,920 | 1,200 | 2,150 | 6,380 | 65 |
2,000 | 6.5 | 1,740 | 12,800 | 99.44 | 99.50 | 99.27 | 2,120 | 1,250 | 2,230 | 7,440 | 66 |
2,500 | 7.0 | 2,100 | 16,000 | 99.45 | 99.51 | 99.28 | 2,050 | 1,300 | 2,440 | 8,000 | 68 |
3,000 | 7.0 | 2,400 | 17,500 | 99.48 | 99.55 | 99.34 | 2,300 | 1,400 | 2,570 | 9,650 | 68 |
⊙ 3Φ 22.9V / 저압
용량 (kVA) |
임피던스 (%) |
무부하손 (W) |
부하손 (W) |
효율(%) | 외형치수(mm) | 중량 (kg) |
소음 (dB) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|
20% 부하율 |
50% 부하율 |
100% 부하율 |
W | D | H | ||||||
100 | 6.0 | 160 | 1,420 | 98.92 | 98.98 | 99.44 | 1,190 | 775 | 1,255 | 930 | 55 |
150 | 6.0 | 160 | 2,390 | 99.15 | 99.00 | 98.32 | 1,140 | 835 | 1,320 | 1,190 | 55 |
200 | 6.0 | 200 | 3,200 | 98.18 | 99.00 | 98.32 | 1,140 | 835 | 1,320 | 1,180 | 58 |
250 | 6.0 | 220 | 3,620 | 99.27 | 99.10 | 98.48 | 1,200 | 845 | 1,370 | 1,390 | 58 |
300 | 6.0 | 250 | 4,380 | 99.29 | 99.11 | 98.48 | 1,220 | 845 | 1,420 | 1,390 | 58 |
400 | 6.0 | 340 | 5,050 | 99.32 | 99.20 | 98.67 | 1,200 | 915 | 1,410 | 1,610 | 60 |
500 | 6.0 | 420 | 6,300 | 99.33 | 99.20 | 98.67 | 1,220 | 920 | 1,575 | 1,900 | 60 |
600 | 6.0 | 450 | 6,600 | 99.40 | 99.30 | 98.83 | 1,290 | 940 | 1,625 | 2,110 | 62 |
750 | 6.0 | 590 | 7,800 | 99.40 | 99.32 | 98.89 | 1,360 | 960 | 1,705 | 2,695 | 64 |
1,000 | 6.5 | 660 | 9,280 | 99.48 | 99.40 | 99.01 | 1,440 | 1,000 | 1,780 | 3,050 | 64 |
1,250 | 7.0 | 840 | 11,500 | 99.48 | 99.40 | 99.02 | 1,530 | 1,060 | 1,800 | 3,550 | 65 |
1,500 | 7.0 | 920 | 11,300 | 99.53 | 99.50 | 99.19 | 1,700 | 1,150 | 1,890 | 4,400 | 65 |
2,000 | 8.5 | 1,000 | 16,100 | 99.59 | 99.50 | 99.15 | 2,000 | 1,200 | 2,070 | 5,500 | 66 |
2,500 | 8.0 | 1,250 | 18,600 | 99.60 | 99.53 | 99.21 | 2,030 | 1,300 | 2,160 | 6,750 | 68 |
3,000 | 8.5 | 1,600 | 20,000 | 99.60 | 99.56 | 99.28 | 2,250 | 1,300 | 2,270 | 8,760 | 68 |
⊙ 3Φ 6.6kV 또는 3.3kV / 저압
용량 (kVA) |
임피던스 (%) |
무부하손 (W) |
부하손 (W) |
효율(%) | 외형치수(mm) | 중량 (kg) |
소음 (dB) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|
20% 부하율 |
50% 부하율 |
100% 부하율 |
W | D | H | ||||||
100 | 4.0 | 120 | 1,740 | 99.06 | 98.90 | 98.17 | 900 | 610 | 1,100 | 610 | 55 |
200 | 4.0 | 180 | 3,300 | 99.22 | 99.00 | 98.28 | 960 | 705 | 1,210 | 1,080 | 58 |
300 | 4.0 | 230 | 4,500 | 99.32 | 99.10 | 98.44 | 990 | 750 | 1,400 | 1,200 | 58 |
400 | 5.5 | 280 | 5,300 | 99.38 | 99.20 | 98.62 | 1,010 | 830 | 1,340 | 1,460 | 60 |
500 | 5.5 | 310 | 5,800 | 99.46 | 99.30 | 98.79 | 1,050 | 830 | 1,370 | 1,510 | 60 |
600 | 6.5 | 370 | 6,850 | 99.46 | 99.31 | 98.81 | 1,140 | 860 | 1,475 | 1,920 | 62 |
750 | 6.5 | 450 | 8,400 | 99.47 | 99.32 | 98.83 | 1,160 | 860 | 1,640 | 2,050 | 64 |
1,000 | 7.0 | 520 | 9,600 | 99.55 | 99.41 | 98.99 | 1,310 | 880 | 1,720 | 2,740 | 64 |
1,250 | 6.5 | 680 | 9,800 | 99.57 | 99.50 | 99.16 | 1,390 | 960 | 1,760 | 3,220 | 64 |
1,500 | 7.0 | 800 | 11,800 | 99.57 | 99.50 | 99.16 | 1,520 | 1,010 | 1,810 | 4,200 | 65 |
2,000 | 7.0 | 1,100 | 14,400 | 99.58 | 99.53 | 99.23 | 1,840 | 1,200 | 2,000 | 5,820 | 66 |
2,500 | 7.0 | 1,350 | 17,800 | 99.58 | 99.53 | 99.23 | 1,990 | 1,200 | 2,135 | 7,310 | 68 |
3,000 | 7.0 | 1,650 | 21,500 | 99.58 | 99.53 | 99.23 | 2,060 | 1,300 | 2,280 | 8,330 | 68 |
[주] 1. 상기 특성 및 제원은 성능 개선을 위하여 별도 통보 없이 변경될 수 있습니다.
2. 상기 특성 및 제원은 고객의 요구에 따라 일부 변경 가능합니다.
3. 상기 이외의 규격으로도 주문 제작 가능합니다.

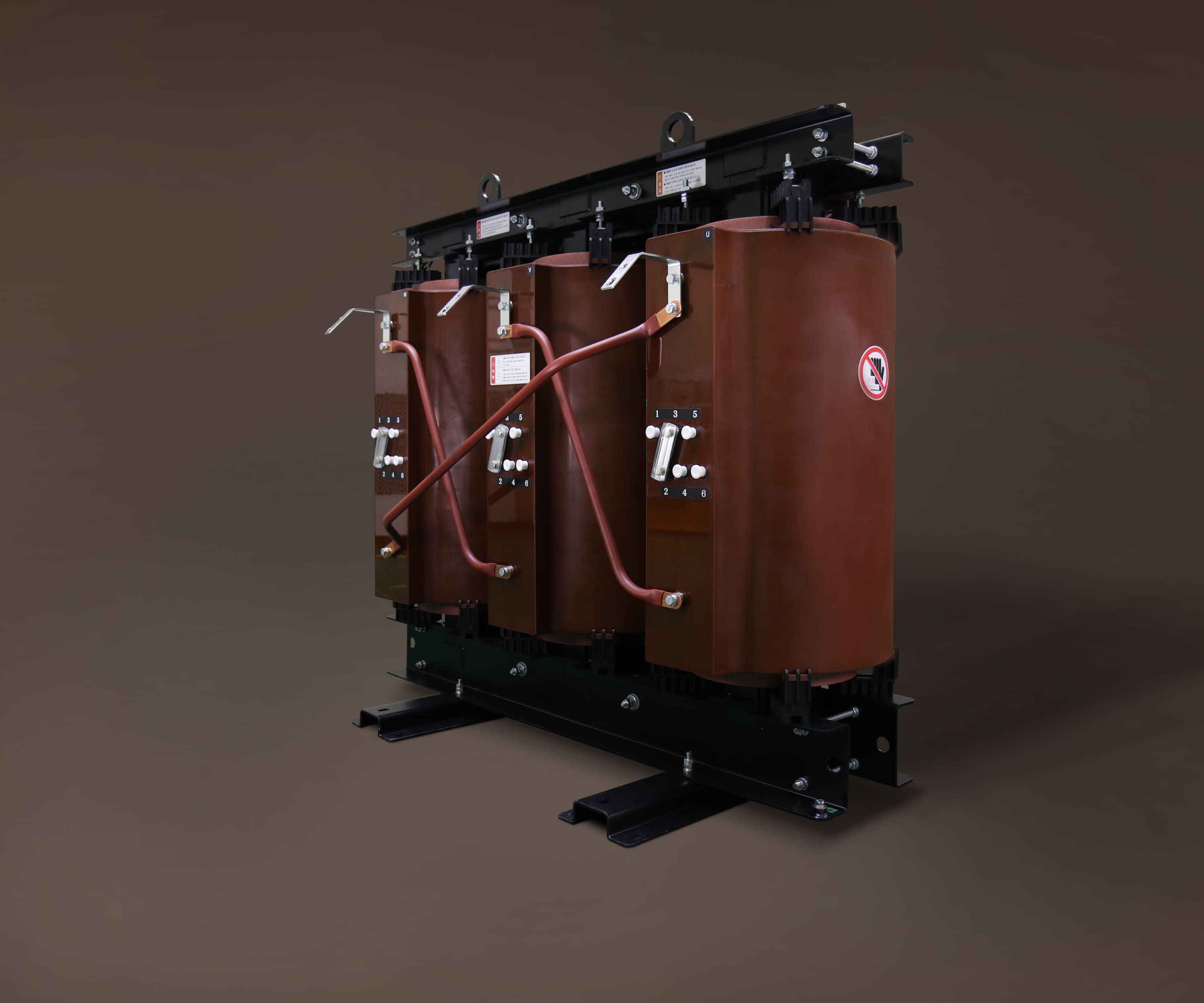

ㆍ고부하율 대에서 경제적임
ㆍ코아 가공 및 적층방법이 용이하여 대용량화 가능
적용규격 | 지식경제부 고시(효율관리기자재 운용규정) 및 KSC 4311 |
||||
---|---|---|---|---|---|
주파수 | 60Hz | ||||
절연종별 | 고압 : B종, 저압 : B종 | ||||
권선온도상승 | 고압 : 80 ℃, 저압 : 80 ℃ | ||||
표준절연 레벨(kV) |
계통전압 | 24 | 7.2 | 3.6 | 0.6이하 |
상용 주파 내전압 |
50 | 20 | 10 | 3 | |
충격 내전압 |
95 | 60 | 40 | – | |
1차 정격전압(kV) | 22.9 | 6.6 | 3.3 | – | |
1차 탭전압(kV) | F23.9-R22.9 -21.9-20.9-19.9 |
F6.9-R6.6 -6.3-6.0-5.7 |
F3.45-R3.3 -3.15-3.0-2.85 |
– | |
2차 정격전압(kV) | 6.6, 3.3, 0.48, 0.44, 0.38, 0.22 | ||||
정격용량(kVA) | 100 / 150 / 200 / 300 / 400 / 500 / 600 / 750 / 1,000 / 1,250 / 1,500 /2,000 / 2,500 / 3,000 |
⊙ 3Φ 22.9kV / 저압
용량 (kVA) |
임피던스 (%) |
효율(%) | 외형치수(mm) | 중량 (kg) |
소음 (dB) |
|||
---|---|---|---|---|---|---|---|---|
50% 부하율 |
100% 부하율 |
W | D | H | ||||
100 | 6.0 | 98.90 | 98.70 | 1,360(1,595) | 740 | 1,175 | 930 | 55 |
200 | 6.0 | 99.00 | 98.80 | 1,340(1,635) | 730 | 1,275 | 1,110 | 58 |
300 | 6.0 | 99.10 | 98.90 | 1,460(1,745) | 775 | 1,355 | 1,420 | 58 |
400 | 6.0 | 99.20 | 99.00 | 1,510(1,795) | 785 | 1,395 | 1,690 | 60 |
500 | 6.0 | 99.20 | 99.00 | 1,500(1,795) | 860 | 1,450 | 1,760 | 60 |
600 | 6.0 | 99.30 | 99.10 | 1,650(1,935) | 1,000 | 1,595 | 2,300 | 62 |
750 | 6.5 | 99.30 | 99.10 | 1,650(1,935) | 1,000 | 1,595 | 2,380 | 64 |
1,000 | 6.5 | 99.40 | 99.10 | 1,710(1,995) | 1,000 | 1,760 | 2,930 | 64 |
1,250 | 7.0 | 99.40 | 99.10 | 1,840(2,085) | 1,005 | 1,920 | 3,580 | 65 |
1,500 | 7.0 | 99.50 | 99.20 | 2,010(2,265) | 1,050 | 2,105 | 4,980 | 65 |
2,000 | 7.5 | 99.50 | 99.20 | 2,190(2,465) | 1,200 | 2,165 | 6,020 | 66 |
2,500 | 7.5 | 99.50 | 99.20 | 2,240(2,495) | 1,300 | 2,260 | 6,500 | 68 |
3,000 | 8.8 | 99.50 | 99.20 | 2,470(2,820) | 1,300 | 2,250 | 8,540 | 68 |
⊙ 3Φ 6.6kv 또는 3.3kV / 저압
용량 (kVA) |
임피던스 (%) |
효율(%) | 외형치수(mm) | 중량 (kg) |
소음 (dB) |
|||
---|---|---|---|---|---|---|---|---|
50% 부하율 |
100% 부하율 |
W | D | H | ||||
100 | 5.5 | 98.90 | 98.60 | 1,160(1,435) | 640 | 980 | 650 | 55 |
200 | 5.0 | 99.00 | 98.70 | 1,190(1,465) | 650 | 1,105 | 900 | 58 |
300 | 6.0 | 99.10 | 98.80 | 1,310(1,585) | 690 | 1,145 | 1,100 | 58 |
400 | 6.0 | 99.20 | 98.90 | 1,340(1,615) | 800 | 1,180 | 1,250 | 60 |
500 | 6.0 | 99.30 | 99.00 | 1,460(1,735) | 800 | 1,210 | 1,550 | 60 |
600 | 6.0 | 99.30 | 99.00 | 1,450(1,725) | 1,000 | 1,325 | 1,700 | 62 |
750 | 6.5 | 99.30 | 99.00 | 1,430(1,705) | 1,000 | 1,430 | 1,870 | 64 |
1,000 | 6.0 | 99.40 | 99.20 | 1,650(1,925) | 1,000 | 1,570 | 2,660 | 64 |
1,250 | 6.5 | 99.50 | 99.30 | 1,740(2,015) | 1,000 | 1,735 | 3,670 | 64 |
1,500 | 6.0 | 99.50 | 99.30 | 1,920(2,195) | 1,000 | 1,820 | 4,600 | 65 |
2,000 | 7.5 | 99.50 | 99.30 | 2,130(2,405) | 1,200 | 1,965 | 5,880 | 66 |
2,500 | 6.5 | 99.50 | 99.30 | 2,100(2,375) | 1,300 | 2,130 | 6,730 | 68 |
3,000 | 7.5 | 99.50 | 99.30 | 2,360(2,635) | 1,200 | 2,220 | 7,820 | 68 |
⊙ 3Φ 22.9kV / 6.6kV 또는 3.3kV
용량 (kVA) |
임피던스 (%) |
효율(%) | 외형치수(mm) | 중량 (kg) |
소음 (dB) |
|||
---|---|---|---|---|---|---|---|---|
50% 부하율 |
100% 부하율 |
W | D | H | ||||
500 | 7.5 | 99.25 | 99.10 | 1,780(2,055) | 1,010 | 1,895 | 2,890 | 60 |
750 | 6.0 | 99.30 | 99.10 | 1,920(2,195) | 1,030 | 2,015 | 3,780 | 64 |
1,000 | 8.0 | 99.40 | 99.20 | 1,950(2,225) | 1,200 | 2,070 | 4,000 | 64 |
1,250 | 7.5 | 99.40 | 99.20 | 1,950(2,225) | 1,200 | 2,070 | 4,380 | 65 |
1,500 | 8.0 | 99.50 | 99.30 | 2,140(2,415) | 1,200 | 2,165 | 5,890 | 65 |
2,000 | 7.5 | 99.50 | 99.30 | 2,180(2,455) | 1,200 | 2,365 | 6,580 | 66 |
2,500 | 8.0 | 99.50 | 99.30 | 2,290(2,565) | 1,200 | 2,105 | 6,930 | 68 |
3,000 | 8.0 | 99.50 | 99.30 | 2,290(2,565) | 1,200 | 2,105 | 7,050 | 68 |
[주] 1. 상기 특성 및 제원은 성능 개선을 위하여 별도 통보 없이 변경될 수 있습니다.
2. 상기 특성 및 제원은 고객의 요구에 따라 일부 변경 가능합니다.
3. 상기 이외의 규격으로도 주문 제작 가능합니다.
ㆍ친환경
- 기존 기술 대비 염소(염산) 및 포름알데히드 등의 유독 물질 사용 및 배출량을 국내 및 국제 기준 대비 현저히 저감하였습니다.
- 염소(염산) 함유량 : 국제 할로겐 FREE 기준 이하
- 포름알데히드 함유량 : UNEP(유엔환경전담기구) 기준 이하
- ROHS(국제 전기 전자 제품의 유해 물질 포함 금지 규제) 기준 이하
ㆍ혼합 주제 공법 (특허 제10-2008964호)
- 혼합 주제 공법을 적용하여 권선의 절연 성능 및 기계력 향상
ㆍ유독성 저감형 반응제 공법 (특허 제10-2008964호)
- 에피클로로히드린 및 포름알데히드 저감형 반응제를 적용하여 에폭시 합성 수지의 유독 물질 저감
ㆍ권선 내크랙성 증대형 경화 공정 (특허 제10-2100495호)
- 경화 단계 세분화로 인한 열충격 최소화로 권선 내크랙성 증대
ㆍ고효율
- 일반변압기 대비 무부하손을 30%이상 개선시켜 대기전력을 절감하고, 변압기 권선 방법 개선으로 부하손을 저감함으로써 효율관리 기자재 운용규정을 만족하는 고효율(표준소비효율) 변압기입니다.
ㆍ안정성
- 권선의 절연 및 강도에 직접적인 영향을 미치는 에폭시 합성수지의 절연 성능 및 기계력을 최대 25% 상승시켜 권선의 내크랙성 증대에 따른 외부 충격 및 급격한 기온 변화, 단락 사고 발생시 안정성을 확보합니다.
ㆍ고신뢰성
- 국제 규격(IEC)에서 규정한 전기적 특성(단락시험 포함) 및 화재 반응시험을 모두 통과하여 전기적 성능 및 화재에 대한 안정성을 확보함으로 높은 신뢰성을 보장합니다.
적용규격 | KS C 4311, IEC 60076-11 | ||||
---|---|---|---|---|---|
주파수 | 60Hz | ||||
절연종별 | B종 or F종 | ||||
권선온도상승 | 80K or 100K | ||||
표준절연 레벨(kV) |
계통전압 | 24 | 7.2 | 3.6 | 0.6이하 |
상용 주파 내전압 |
50 | 20 | 10 | 3 | |
충격 내전압 |
125 / 95 | 60 / 40 | 40 / 20 | – | |
1차 정격전압(kV) | 22.9 | 6.6 | 3.3 | – | |
1차 탭전압(kV) | F23.9-R22.9 -21.9-20.9-19.9 |
F6.9-R6.6 -6.3-6.0-5.7 |
F3.45-R3.3 -3.15-3.0-2.85 |
– | |
2차 정격전압(kV) | 6.6, 3.3, 0.48, 0.44, 0.38, L.V | ||||
정격용량(kVA) | 50 ~ 3,000 |
⊙ 3Ø 22.9kV / 저압
용량 (kVA) |
임피던스 (%) |
효율(%) | 외형치수(mm) | 중량 (kg) |
소음 (dB) |
||
---|---|---|---|---|---|---|---|
50% 부하율 |
W | D | H | ||||
100 | 6.0 | 98.90 | 1,360 | 735 | 1,175 | 990 | 55 |
200 | 6.0 | 99.00 | 1,340 | 730 | 1,275 | 1,110 | 58 |
300 | 6.0 | 99.10 | 1,460 | 775 | 1,355 | 1,410 | 58 |
400 | 6.0 | 99.20 | 1,510 | 785 | 1,395 | 1,690 | 60 |
500 | 6.0 | 99.20 | 1,500 | 860 | 1,450 | 1,760 | 60 |
600 | 6.0 | 99.30 | 1,650 | 1,000 | 1,595 | 2,300 | 62 |
750 | 6.5 | 99.30 | 1,650 | 1,000 | 1,595 | 2,380 | 64 |
1,000 | 6.5 | 99.40 | 1,710 | 1,000 | 1,760 | 2,990 | 64 |
1,250 | 7.0 | 99.40 | 1,840 | 1,005 | 1,920 | 3,580 | 65 |
1,500 | 7.0 | 99.50 | 2,010 | 1,050 | 2,105 | 4,980 | 65 |
2,000 | 7.5 | 99.50 | 2,190 | 1,200 | 2,170 | 6,020 | 66 |
2,500 | 7.5 | 99.50 | 2,240 | 1,300 | 2,260 | 6,500 | 68 |
3,000 | 8.8 | 99.50 | 2,470 | 1,300 | 2,250 | 8,540 | 68 |
⊙ 3Ø 6.6kV 또는 3.3kV / 저압
용량 (kVA) |
임피던스 (%) |
효율(%) | 외형치수(mm) | 중량 (kg) |
소음 (dB) |
||
---|---|---|---|---|---|---|---|
50% 부하율 |
W | D | H | ||||
100 | 5.5 | 98.90 | 1,160 | 645 | 1,000 | 700 | 55 |
200 | 5.0 | 99.00 | 1,190 | 670 | 1,105 | 900 | 58 |
300 | 6.0 | 99.10 | 1,310 | 690 | 1,145 | 1,100 | 58 |
400 | 6.0 | 99.20 | 1,340 | 800 | 1,180 | 1,250 | 60 |
500 | 6.0 | 99.30 | 1,460 | 800 | 1,210 | 1,550 | 60 |
600 | 6.0 | 99.30 | 1,450 | 1,000 | 1,325 | 1,700 | 62 |
750 | 6.5 | 99.30 | 1,430 | 1,000 | 1,430 | 1,870 | 64 |
1,000 | 6.0 | 99.40 | 1,650 | 1,000 | 1,565 | 2,710 | 64 |
1,250 | 6.5 | 99.50 | 1,740 | 1,000 | 1,735 | 3,670 | 64 |
1,500 | 6.0 | 99.50 | 1,920 | 1,000 | 1,820 | 4,790 | 65 |
2,000 | 7.5 | 99.50 | 2,130 | 1,200 | 1,965 | 5,880 | 66 |
2,500 | 6.5 | 99.50 | 2,100 | 1,300 | 2,130 | 6,730 | 68 |
3,000 | 7.5 | 99.50 | 2,360 | 1,200 | 2,200 | 7,820 | 68 |
⊙ 3Ø 22.9kV / 6.6kV 또는 3.3kV
용량 (kVA) |
임피던스 (%) |
효율(%) | 외형치수(mm) | 중량 (kg) |
소음 (dB) |
||
---|---|---|---|---|---|---|---|
50% 부하율 |
W | D | H | ||||
500 | 7.5 | 99.25 | 1,780 | 1,000 | 1,895 | 2,820 | 60 |
750 | 6.0 | 99.30 | 1,920 | 1,030 | 2,015 | 3,830 | 64 |
1,000 | 8.0 | 99.40 | 1,950 | 1,200 | 2,015 | 4,000 | 64 |
1,250 | 7.5 | 99.40 | 1,950 | 1,200 | 2,070 | 4,290 | 65 |
1,500 | 8.0 | 99.50 | 2,140 | 1,200 | 2,165 | 5,890 | 65 |
2,000 | 7.5 | 99.50 | 2,200 | 1,200 | 2,070 | 6,640 | 66 |
2,500 | 8.0 | 99.50 | 2,290 | 1,200 | 2,105 | 6,930 | 68 |
3,000 | 7.5 | 99.50 | 2,290 | 1,300 | 2,470 | 7,620 | 68 |
ㆍ내진 성능
- 내진 규격(IEEE 693, IEEE344)에서 규정한 최고수준 요구응답스펙트럼(최대 1.88g, 최소 0.67g)을 적용한 내진시험에서도 기계적, 전기적 특성을 유지합니다.(국내 원전 설계기준 0.3g)
ㆍ일체형 스페이셔 (특허 제10-1464989호, 2014.11.19)
- 프레임 + 권선 + 스페이서가 일체화된 구조로 외부에너지에 의한 부품 이탈 및 유동 방지(내진 및 면진기술)
ㆍ에너지 소산형 댐퍼 (특허 제10-1659278호, 2016.09.19)
- 다축 진동 감쇠 금속스프링 댐퍼+와이어 체결 구조로 외부 에너지를 소산시켜 충격 및 진동 저감(제진기술 추가)
ㆍ고효율
- 일반변압기 대비 무부하손을 30%이상 개선시켜 대기전력을 절감하고, 변압기 권선 방법 개선으로 부하손을 저감함으로써 효율관리 기자재 운용규정 (산업통상자원부고시, 제2015-28호)을 만족하는 고효율(표준소비효율) 변압기입니다.
ㆍ저소음
- 프레임, 권선, 스페이서가 일체화된 구조로 외부 충격 및 진동에 의한 부품 이탈을 방지하고 부품 간 고감쇠 면진패드를 적용하여 내진 성능 향상 및 소음을 저감 시킨(KS규격 대비 7~11dB 개선) 친환경 제품입니다.
ㆍ컴팩트
- 기존 국내외 내진형 몰드 변압기의 상하 및 좌우 내진 보강 구조물 대신 변압기 자체에 내진 기능을 적용함으로써 외형치수 및 비용이 대폭 감소하여 매우 경제적 경제적이며, 기존에 설치되어 있는 일반형 변압기의 크기나 구조 등에 상관없이 설치가 가능합니다.
ㆍ안전성
- 기존 몰드변압기는 외부 충격 및 진동에 취약한 구조이므로 이를 개선하기 위해 일체형 스페이서, 면진패드, 상하 지지물 등을 적용 내진 구조를 최적화함으로써 안정된 내지성능을 확보하였으며, 지진가속도 최대 1.88g, 최소 0.67g 를 충족하는 내진 성능 요구시에는 에너지 소산형 댐퍼를 추가하여 변압기에 전달되는 에너지 분산을 통해 충격 및 진동을 저감함으로써 충분한 안정성을 확보합니다.
ㆍ고신뢰성
- 3D 내진구조해석(고요진동 모드에서 MISES 응력 분포 및 전위량해석)을 통한 결과값을 바탕으로 취약부분을 찾아내어 보완함으로써 최적의 구조설계로 높은 신뢰성을 보장합니다.
- 내진 강도 : IEEE Std 693 High(최대 1.88g, 최소 0.67g)
- 최고수준 요구 응답 스펙스럼
Performance level
- High (0.5g)
- Low (0.1g) -> No
Required Response Spectrum
적용규격 | KSC 4311, IEEE-693 | ||||
---|---|---|---|---|---|
주파수 | 60Hz | ||||
절연종별 | B종 or F종 | ||||
권선온도상승 | 80K or 100K | ||||
표준절연 레벨(kV) |
계통전압 | 24 | 7.2 | 3.6 | 0.6이하 |
상용 주파 내전압 |
50 | 20 | 10 | 3 | |
충격 내전압 |
95 | 60 | 40 | – | |
1차 정격전압(kV) | 22.9 | 6.6 | 3.3 | – | |
1차 탭전압(kV) | F23.9-R22.9 -21.9-20.9-19.9 |
F6.9-R6.6 -6.3-6.0-5.7 |
F3.45-R3.3 -3.15-3.0-2.85 |
– | |
2차 정격전압(kV) | 6.6, 3.3, 0.48, 0.44, 0.38, 0.22 | ||||
정격용량(kVA) | 100 / 200 / 300 / 400 / 500 / 600 / 750 / 1,000 / 1,250 / 1,500 /2,000 / 2,500 / 3,000 |
⊙ 3Ø 22.9kV / 저압
용량 (kVA) |
임피던스 (%) |
효율(%) | 외형치수(mm) | 중량 (kg) |
소음 (dB) |
|||
---|---|---|---|---|---|---|---|---|
50% 부하율 |
100% 부하율 |
W | D | H | ||||
100 | 6.0 | 98.90 | 98.70 | 1,360 | 735 | 1,175 | 990 | 55 |
200 | 6.0 | 99.00 | 98.80 | 1,340 | 730 | 1,275 | 1,110 | 58 |
300 | 6.0 | 99.10 | 98.90 | 1,460 | 775 | 1,355 | 1,410 | 58 |
400 | 6.0 | 99.20 | 99.00 | 1,510 | 785 | 1,395 | 1,690 | 60 |
500 | 6.0 | 99.20 | 99.00 | 1,500 | 860 | 1,450 | 1,760 | 60 |
600 | 6.0 | 99.30 | 99.10 | 1,650 | 1,000 | 1,590 | 2,300 | 62 |
750 | 6.5 | 99.30 | 98.10 | 1,650 | 1,000 | 1,595 | 2,380 | 64 |
1,000 | 6.5 | 99.40 | 99.10 | 1,710 | 1,000 | 1,760 | 2,990 | 64 |
1,250 | 7.0 | 99.40 | 99.10 | 1,840 | 1,005 | 1,920 | 3,580 | 65 |
1,500 | 7.0 | 99.50 | 99.20 | 2,010 | 1,050 | 2,105 | 4,980 | 65 |
2,000 | 7.5 | 99.50 | 99.20 | 2,190 | 1,200 | 2,170 | 6,020 | 66 |
2,500 | 7.5 | 99.50 | 99.20 | 2,240 | 1,300 | 2,260 | 6,500 | 68 |
3,000 | 8.8 | 99.50 | 99.20 | 2,470 | 1,300 | 2,250 | 8,540 | 68 |
⊙ 3Ø 6.6kV 또는 3.3kV / 저압
용량 (kVA) |
임피던스 (%) |
효율(%) | 외형치수(mm) | 중량 (kg) |
소음 (dB) |
|||
---|---|---|---|---|---|---|---|---|
50% 부하율 |
100% 부하율 |
W | D | H | ||||
100 | 5.5 | 98.90 | 98.60 | 1,160 | 645 | 1,000 | 700 | 55 |
200 | 5.0 | 99.00 | 98.70 | 1,190 | 670 | 1,105 | 900 | 58 |
300 | 6.0 | 99.10 | 98.80 | 1,310 | 690 | 1,145 | 1,100 | 58 |
400 | 6.0 | 99.20 | 98.90 | 1,340 | 800 | 1,180 | 1,250 | 60 |
500 | 6.0 | 99.30 | 99.00 | 1,460 | 800 | 1,210 | 1,550 | 60 |
600 | 6.0 | 99.30 | 99.00 | 1,450 | 1,000 | 1,325 | 1,700 | 62 |
750 | 6.5 | 99.30 | 99.00 | 1,430 | 1,000 | 1,430 | 1,870 | 64 |
1,000 | 6.0 | 99.40 | 99.20 | 1,650 | 1,000 | 1,565 | 2,710 | 64 |
1,250 | 6.5 | 99.50 | 99.30 | 1,740 | 1,000 | 1,735 | 3,670 | 64 |
1,500 | 6.0 | 99.50 | 99.30 | 1,920 | 1,000 | 1,820 | 4,790 | 65 |
2,000 | 7.5 | 99.50 | 99.30 | 2,130 | 1,200 | 1,965 | 5,880 | 66 |
2,500 | 6.5 | 99.50 | 99.30 | 2,100 | 1,300 | 2,130 | 6,730 | 68 |
3,000 | 7.5 | 99.50 | 99.30 | 2,360 | 1,200 | 2,200 | 7,820 | 68 |
⊙ 3Φ 22.9kV / 6.6V 또는 3.3kV
용량 (kVA) |
임피던스 (%) |
효율(%) | 외형치수(mm) | 중량 (kg) |
소음 (dB) |
|||
---|---|---|---|---|---|---|---|---|
50% 부하율 |
100% 부하율 |
W | D | H | ||||
500 | 7.5 | 99.25 | 99.10 | 1,780 | 1,000 | 1,895 | 2,820 | 60 |
750 | 6.0 | 99.30 | 99.10 | 1,920 | 1,030 | 2,015 | 3,830 | 64 |
1,000 | 8.0 | 99.40 | 99.20 | 1,950 | 1,200 | 2,070 | 4,000 | 64 |
1,250 | 7.5 | 99.40 | 99.20 | 1,950 | 1,200 | 2,070 | 4,290 | 65 |
1,500 | 8.0 | 99.50 | 99.30 | 2,140 | 1,200 | 2,165 | 5,890 | 65 |
2,000 | 7.5 | 99.50 | 99.30 | 2,200 | 1,200 | 2,070 | 6,640 | 66 |
2,500 | 8.0 | 99.50 | 99.30 | 2,290 | 1,200 | 2,105 | 6,930 | 68 |
3,000 | 8.0 | 99.50 | 99.30 | 2,290 | 1,200 | 2,105 | 7,050 | 68 |
[주] 1. 상기 특성 및 제원은 성능 개선을 위하여 별도 통보 없이 변경될 수 있습니다.
2. 상기 특성 및 제원은 고객의 요구에 따라 일부 변경 가능합니다.
3. 상기 이외의 규격으로도 주문 제작 가능합니다.
4. 고객 요구 내진 성능 및 변압기 제원에 따라 구조가 일부 변경될 수 있습니다.
ㆍNET(New Excellent Technology) 신기술 인증 획득 (2009년 12월 / 지식경제부)
ㆍ세계일류상품 지정 (2010년 12월 / 지식경제부)
ㆍ안전성
- 절연유가 없는 구조로써 사고시 화재ㆍ폭발 가능성 배제
- 2차 사고로의 진전을 차단하여 인명 및 재산피해 발생 억제
- 일체형 고체절연 구조로 내단락성 극대화
- 차량 충돌로 인한 사고요인 해소
ㆍ신뢰성
- 침수 및 내화학성 시험완료(KERI)
- 화재반응 시험완료(CESI)
- 열충격 시험완료(KERI)
- 파괴단락강도 시험완료(POWER TECH)
ㆍ친환경성
- 사고 및 부식에 의한 누유근절로 토양 및 수질오염 원인제거
- 도시미관 저해로 인한 민원해결 및 주변 상가의 재산권 보전
- 보행자의 통행권 침해요소 제거
1Φ 22900GrdY / 13200V – 230V, 60Hz기준
용량(kVA) | 효율(%) | 전압변동률(%) | 무부하전류(%) | 무부하손실(W) | 임피던스(%) |
---|---|---|---|---|---|
50 | 98.7 이상 | 1.3 이하 | 0.8 이하 | 150 이하 | 3.2 ± 10% |
75 | 98.9 이상 | 1.2 이하 | 0.8 이하 | 220 이하 | 3.2 ± 10% |
100 | 99.0 이상 | 1.1 이하 | 0.7 이하 | 240 이하 | 3.2 ± 10% |
167 | 99.2 이상 | 1.0 이하 | 0.6 이하 | 370 이하 | 3.2 ± 10% |
[주] 1. 기준 특성치 환산온도는 135℃로 적용하였음.
2. 상기 특성은 P.F 1.0조건에서의 특성이며, 정격전압, 서비스 조건, %임피던스 등에 의해 변경될 수 있습니다.
용량(kVA) | 중량(kg) | A (mm) | B (mm) | C (mm) |
---|---|---|---|---|
50 | 400 | 590 | 580 | 490 |
75 | 470 | 710 | 580 | 500 |
100 | 740 | 750 | 625 | 560 |
167 | 1,145 | 975 | 720 | 610 |
적용규격 | KRSA-3104-R0 (25.8kV 몰드형 분로리액터) |
||||||
---|---|---|---|---|---|---|---|
상수 | 3상 | ||||||
주파수 | 60Hz | ||||||
권선온도상승 | 100K | ||||||
절연계급 | 절연종류 | F종 | |||||
정격 전압(kV) | 25.8kV | ||||||
상용 주파 내전압(kV) |
50kV | ||||||
충격 내전압(kV) (전파 1.2× 50[㎲]) |
125kV | ||||||
냉각방식 | AN (건식 자냉식) | ||||||
절연저항 | 2000㏁ 이상 | ||||||
세부 탭용량(kVA) | TAP / 규격 | 100(kVA) | 200(kVA) | 300(kVA) | 400(kVA) | 450(kVA) | 550(kVA) |
5 | 80 | 160 | 240 | 320 | 410 | 450 | |
4 | 85 | 170 | 255 | 340 | 420 | 470 | |
3 | 90 | 180 | 270 | 360 | 430 | 490 | |
2 | 95 | 190 | 285 | 380 | 440 | 520 | |
1 | 100 | 200 | 300 | 400 | 450 | 550 | |
용량별 소음 기준[㏈] | 64 | 65 | 66 | 67 | 68 | 70 |

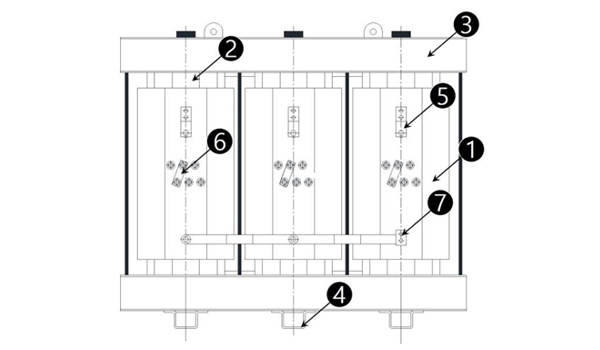

1. 코일
2. 코아
3. 프레임
4. 베이스
5. 고압단자
6. 탭 단자
7. 중성점 단자
ㆍ저손실
- 일반변압기 대비 무부하손 75% 절감
- 손실량 절감에 따른 변압기의 운전보수비 절감 및 수명연장
ㆍ소형화
- 권선제조방법을 개선하여 외형치수가 작아짐
- 일반변압기 대비 무부하손 75% 절감
ㆍ고조파부하에 적합
- 고주파 및 고조파 대역에서 우수한 자기적 특성 보유
ㆍ저소음
- KS규격 대비 5dB 이상 개선하여 NEMA 규격 만족
ㆍ친환경성
- 전력소모로 인한 열발산을 감소시켜 지구온난화 방지
- 발전소 건설감소에 의한 환경보전
3Φ 22.9V / 저압
용량 (kVA) |
무부하손(W) | 손실절감량 (W) |
연간 손실절감량 (kWh) |
연간 전력비 절감액(원) |
초기투자비 예상 회수기간(년) |
|
---|---|---|---|---|---|---|
아몰퍼스 | 일반 | |||||
100 | 110 | 510 | 400 | 3,504 | 525,600 | 3.0 |
200 | 150 | 670 | 520 | 4,555 | 683,280 | |
300 | 200 | 850 | 650 | 5,694 | 854,100 | |
400 | 250 | 1,060 | 810 | 7,096 | 1,064,340 | |
500 | 280 | 1,180 | 900 | 7,884 | 1,182,600 | |
600 | 320 | 1,450 | 1,130 | 9,899 | 1,484,820 | |
750 | 380 | 1,600 | 1,220 | 10,687 | 1,603,080 | |
1,000 | 490 | 1,990 | 1,500 | 13,140 | 1,971,000 | |
1,500 | 720 | 2,550 | 1,830 | 16,031 | 2,404,620 | |
2,000 | 830 | 2,970 | 2,140 | 18,746 | 2,811,960 |
[주] 1. 연간 손실절감량 = 손실절감량(W) X 365(일) X 24(h)
2. 연간 전력비절감액 = 연간 손실절감량(kWh) X 전기요금단가(W / kWh)
3. 한전 전기요금 일반용 평균단가 : 150원(kWh) 적용
4. 절감액 및 회수기간은 수용가의 전기요금 등의 적용기준에 따라 변경될 수 있습니다.
적용규격 | 지식경제부 고시(효율관리기자재 운용규정) 및 IEC60076 Power Transformer |
||||
---|---|---|---|---|---|
주파수 | 60Hz | ||||
온도상승 | 유온 : 60 ℃, 저압 : 65 ℃ | ||||
표준절연 |
계통전압 | 24 | 7.2 | 3.6 | 0.6이하 |
상용 주파 내전압 |
50 | 20 | 10 | 3 | |
충격 내전압 |
150 | 60 | 40 | – | |
1차 정격전압(kV) | 22.9 | 6.6 | 3.3 | 0.6이하 | |
1차 탭전압(kV) | F23.9-R22.9 -21.9-20.9-19.9 |
F6.9-R6.6 -6.3-6.0-5.7 |
F3.45-R3.3 -3.15-3.0-2.85 |
– | |
2차 정격전압(kV) | 6.6, 3.3, 0.48, 0.44, 0.38, 0.22 | ||||
정격용량(kVA) | 100 / 150 / 200 / 300 / 400 / 500 / 600 / 750 / 1,000 / 1,250 / 1,500 / 2,000 / 2,500 / 3,000 / 3,500 / 4,000 / 5,000 / 10,000 / 15,000 |
※ 상기 이외의 규격으로도 주문ㆍ제작 가능합니다.
⊙ 3Φ 22.9kV / 380-220V
용량 (kVA) |
임피던스 (%) |
무부하손 (W) |
부하손 (W) |
효율(%) | 외형치수(mm) | 유량 (ℓ) |
중량 (kg) |
소음 (dB) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
20% 부하율 |
50% 부하율 |
100% 부하율 |
W | D | H | |||||||
100 | 5.0 | 110 | 1,550 | 99.20 | 99.00 | 98.30 | 1,340 | 830 | 1,250 | 330 | 880 | 52 |
150 | 5.0 | 130 | 2,290 | 99.25 | 99.05 | 98.40 | 1,310 | 880 | 1,250 | 340 | 970 | 53 |
200 | 5.0 | 150 | 2,890 | 99.40 | 99.10 | 98.50 | 1,350 | 880 | 1,300 | 370 | 1,080 | 54 |
250 | 6.0 | 180 | 3,220 | 99.40 | 99.20 | 98.60 | 1,440 | 890 | 1,300 | 400 | 1,210 | 54 |
300 | 6.0 | 200 | 4,000 | 99.40 | 99.20 | 98.60 | 1,500 | 910 | 1,380 | 490 | 1,360 | 55 |
400 | 6.0 | 250 | 4,900 | 99.45 | 99.25 | 98.70 | 1,500 | 1,060 | 1,300 | 490 | 1,530 | 56 |
500 | 6.0 | 280 | 6,100 | 99.45 | 99.25 | 98.70 | 1,560 | 1,120 | 1,380 | 500 | 1,710 | 56 |
600 | 6.0 | 320 | 6,900 | 99.50 | 99.30 | 98.80 | 1,610 | 1,120 | 1,450 | 560 | 1,930 | 57 |
750 | 6.0 | 380 | 8,680 | 99.50 | 99.30 | 98.80 | 1,790 | 1,220 | 1,450 | 620 | 2,220 | 57 |
1,000 | 6.0 | 490 | 10,800 | 99.55 | 99.35 | 98.85 | 1,940 | 1,270 | 1,550 | 720 | 2,700 | 58 |
1,250 | 6.0 | 620 | 12,600 | 99.60 | 99.40 | 98.90 | 1,940 | 1,410 | 1,680 | 950 | 3,710 | 59 |
1,500 | 6.0 | 720 | 13,300 | 99.60 | 99.45 | 99.00 | 2,030 | 1,430 | 1,750 | 1,100 | 4,360 | 60 |
2,000 | 6.5 | 830 | 18,600 | 99.60 | 99.45 | 99.00 | 2,090 | 1,620 | 1,890 | 1,360 | 5,250 | 61 |
2,500 | 6.5 | 1,080 | 20,400 | 99.60 | 99.50 | 99.10 | 2,150 | 1,820 | 1,940 | 1,610 | 6,440 | 61 |
3,000 | 6.5 | 1,310 | 24,500 | 99.60 | 99.50 | 99.10 | 2,350 | 1,890 | 2,050 | 2,070 | 7,760 | 62 |
⊙ 3Φ 22.9kV / 6.6kV 또는 3.3kV
용량 (kVA) |
임피던스 (%) |
무부하손 (W) |
부하손 (W) |
효율(%) | 외형치수(mm) | 유량 (ℓ) |
중량 (kg) |
소음 (dB) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
20% 부하율 |
50% 부하율 |
100% 부하율 |
W | D | H | |||||||
300 | 4.0 | 260 | 3,800 | 99.35 | 99.20 | 98.55 | 1,400 | 980 | 1,440 | 390 | 1,530 | 56 |
400 | 4.5 | 280 | 5,000 | 99.40 | 99.25 | 98.60 | 1,470 | 1,020 | 1,440 | 440 | 1,690 | 56 |
500 | 5.0 | 300 | 6,500 | 99.45 | 99.25 | 98.60 | 1,500 | 1,220 | 1,440 | 480 | 1,830 | 57 |
750 | 5.5 | 380 | 11,500 | 99.45 | 99.30 | 98.65 | 1,600 | 1,450 | 1,660 | 800 | 2,760 | 58 |
1,000 | 6.0 | 400 | 12,000 | 99.50 | 99.35 | 98.70 | 1,810 | 1,510 | 1,660 | 950 | 3,220 | 60 |
1,500 | 6.0 | 600 | 14,200 | 99.60 | 99.45 | 99.00 | 1,900 | 1,680 | 1,770 | 1,030 | 4,180 | 61 |
2,000 | 6.0 | 750 | 18,600 | 99.60 | 99.45 | 99.00 | 2,010 | 1,990 | 2,120 | 1,70 | 5,590 | 61 |
2,500 | 6.0 | 760 | 22,600 | 99.65 | 99.50 | 99.05 | 3,170 | 2,230 | 2,650 | 2,380 | 7,460 | 62 |
3,000 | 6.0 | 1,000 | 25,500 | 99.70 | 99.50 | 99.10 | 3,200 | 2,630 | 2,650 | 2,400 | 8,820 | 63 |
3,500 | 6.0 | 1,300 | 33,400 | 99.60 | 99.40 | 99.00 | 3,240 | 2,700 | 2,700 | 2,500 | 8,900 | 64 |
4,000 | 6.0 | 1,450 | 36,000 | 99.60 | 99.40 | 99.00 | 3,360 | 2,730 | 2,700 | 2,550 | 9,770 | 64 |
5,000 | 7.0 | 1,600 | 43,800 | 99.60 | 99.40 | 99.00 | 2,750 | 2,850 | 2,810 | 10,860 | 65 |
[주] 1. 상기 특성 및 제원은 성능 개선을 위하여 별도 통보 없이 변경될 수 있습니다.
2. 상기 특성 및 제원은 고객의 요구에 따라 일부 변경 가능합니다.
3. 상기 이외의 규격으로도 주문 제작 가능합니다.
ㆍ고부하율 대에서 경제적으로 운영 가능
ㆍ코아 가공 및 적층방법이 용이하여 대용량화 가능
3Φ 22.9kV / 저압
용량 (kVA) |
임피던스 (%) |
효율(%) | 외형치수(mm) | 유량 (ℓ) |
중량 (kg) |
소음 (dB) |
|||
---|---|---|---|---|---|---|---|---|---|
50% 부하율 |
100% 부하율 |
W | D | H | |||||
100 | 6.0 | 99.00 | 98.80 | 1,530 | 780 | 1,300 | 410 | 1,130 | 52 |
150 | 6.0 | 99.05 | 98.80 | 1,540 | 780 | 1,370 | 440 | 1,190 | 53 |
200 | 6.0 | 99.10 | 98.80 | 1,460 | 930 | 1,320 | 440 | 1,280 | 53 |
250 | 6.0 | 99.20 | 99.00 | 1,580 | 950 | 1,380 | 490 | 1,550 | 54 |
300 | 6.0 | 99.20 | 99.00 | 1,580 | 950 | 1,390 | 490 | 1,560 | 55 |
400 | 6.0 | 99.25 | 99.00 | 1,590 | 970 | 1,420 | 520 | 1,760 | 55 |
500 | 6.0 | 99.25 | 99.00 | 1,600 | 970 | 1,480 | 560 | 1,860 | 55 |
600 | 6.0 | 99.30 | 99.00 | 1,660 | 990 | 1,520 | 630 | 2,080 | 56 |
750 | 6.0 | 99.30 | 99.00 | 1,690 | 1,120 | 1,460 | 630 | 2,270 | 55 |
1,000 | 6.0 | 99.35 | 99.10 | 1,690 | 1,210 | 1,730 | 850 | 3,180 | 56 |
1,250 | 7.0 | 99.40 | 99.10 | 1,700 | 1,260 | 1,740 | 980 | 3,630 | 57 |
1,500 | 7.0 | 99.45 | 99.20 | 1,930 | 1,400 | 2,220 | 1,550 | 5,450 | 57 |
2,000 | 7.0 | 99.45 | 99.20 | 1,930 | 1,680 | 2,240 | 1,730 | 6,350 | 58 |
2,500 | 7.0 | 99.50 | 99.25 | 1,940 | 1,700 | 2,280 | 1,830 | 8,020 | 58 |
3,000 | 6~8 | 99.50 | 99.25 | 1,960 | 1,700 | 2,300 | 1,920 | 8,680 | 58 |
[주] 1. 상기 특성 및 제원은 성능 개선을 위하여 별도 통보 없이 변경될 수 있습니다.
2. 상기 특성 및 제원은 고객의 요구에 따라 일부 변경 가능합니다.
3. 상기 이외의 규격으로도 주문 제작 가능합니다.
ㆍ철심소재로 아몰퍼스 메탈을 채용
- 무부하 손실이 규소강판 대비 1/3 수준
ㆍ경부하 지역 및 부하 변동폭이 큰 지역에서 우수한 경제성 확보
ㆍ온도상승 한도가 낮아 저손실 및 과부하 내량이 증가됨
용량 (kVA) |
무부하손(W) | 손실절감량 (W) |
연간손실절감량 (kWh) |
연간전력비 절감액 (원) |
초기투자비 예상회수 기간(년) |
|
---|---|---|---|---|---|---|
아몰퍼스 | 일반 | |||||
10 | 12 | 28 | 16 | 140 | 21,024 | 3.0 |
20 | 19 | 48 | 29 | 254 | 38,106 | |
30 | 25 | 62 | 37 | 324 | 48,618 | |
50 | 35 | 89 | 54 | 473 | 70,956 | |
75 | 48 | 132 | 84 | 736 | 110,376 | |
100 | 58 | 165 | 107 | 937 | 140,598 |
[주] 1. 연간 손실절감량 = 손실절감량(W) X 365(일) X 24(h)
2. 연간 전력비절감액 = 연간 손실절감량(kWh) X 전기요금단가(W / kWh)
3. 한전 전기요금 일반용 평균단가 : 150원(kWh) 적용
4. 절감액 및 회수기간은 수용가의 전기요금 등의 적용기준에 따라 변경될 수 있습니다.
⊙ 1Φ 13,200V / 22,900GrdY-230V, 60Hz
용량 (kVA) |
무부하전류 (%) |
전압변동률 (%) |
무부하손 (W) |
효율 (%) |
외형치수(mm) | 중량 (kg) |
||
---|---|---|---|---|---|---|---|---|
W | D | H | ||||||
10 | 1.2 | 2.0 | 12 | 97.9 | 490 | 560 | 970 | 125 |
20 | 1.2 | 1.7 | 19 | 98.2 | 520 | 590 | 1,075 | 168 |
30 | 1.0 | 1.5 | 25 | 98.4 | 570 | 640 | 1,215 | 245 |
50 | 0.8 | 1.4 | 35 | 98.6 | 620 | 700 | 1,265 | 340 |
75 | 0.8 | 1.4 | 48 | 98.6 | 700 | 760 | 1,235 | 420 |
100 | 0.7 | 1.3 | 58 | 98.7 | 720 | 780 | 1,315 | 500 |
[주] 1. 상기 특성 및 제원은 성능 개선을 위하여 별도 통보 없이 변경될 수 있습니다.
2. 상기 특성 및 제원은 고객의 요구에 따라 일부 변경 가능합니다.
3. 상기 이외의 규격으로도 주문 제작 가능합니다.
ㆍ높은 온도 상승한도 및 슬림화 설계를 적용하여 방열기가 필요 없어 설치 면적 축소 및 전주의 슬림화가 가능함(100kVA 이하)
ㆍ식물성유 등을 사용한 친환경 제품
⊙ 1Φ 13,200V / 22,900GrdY-230V, 60Hz
용량 (kVA) |
무부하전류 (%) |
전압변동률 (%) |
무부하손 (W) |
효율 (%) |
외형치수(mm) | 중량 (kg) |
||
---|---|---|---|---|---|---|---|---|
W | D | H | ||||||
10 | 1.2 | 2.0 | 28 | 98.33 | 440 | 570 | 1,020 | 165 |
20 | 1.0 | 1.7 | 48 | 98.61 | 470 | 600 | 1,120 | 205 |
30 | 1.0 | 1.5 | 62 | 98.71 | 480 | 610 | 1,160 | 220 |
50 | 0.8 | 1.4 | 89 | 98.83 | 520 | 660 | 1,210 | 310 |
75 | 0.8 | 1.4 | 132 | 98.92 | 560 | 720 | 1,240 | 395 |
100 | 0.7 | 1.3 | 165 | 98.99 | 645 | 730 | 1,260 | 440 |
167 | 0.7 | 1.3 | 215 | 98.68 | 820 | 760 | 1,260 | 500 |
[주] 1. 상기 특성 및 제원은 성능 개선을 위하여 별도 통보 없이 변경될 수 있습니다.
2. 상기 특성 및 제원은 고객의 요구에 따라 일부 변경 가능합니다.
3. 상기 이외의 규격으로도 주문 제작 가능합니다.
ㆍ염해지역 및 오손이 심한 지역에 적합
ㆍ외함 재질을 스테인레스로 적용하여 방청 강화
ㆍ아연피막 도장을 적용하여 경제성 및 내부식성 향상, 자기 방청 기능 확보
ㆍ복합절연부싱을 사용하여 부싱 파손 방지
⊙ 1Φ 13,200V / 22,900GrdY-230V, 60Hz
용량 (kVA) |
무부하전류 (%) |
전압변동률 (%) |
무부하손 (W) |
효율 (%) |
외형치수(mm) | 중량 (kg) |
||
---|---|---|---|---|---|---|---|---|
W | D | H | ||||||
10 | 1.2 | 2.0 | 28 | 98.33 | 440 | 570 | 1,020 | 165 |
20 | 1.0 | 1.7 | 48 | 98.61 | 470 | 600 | 1,120 | 205 |
30 | 1.0 | 1.5 | 62 | 98.71 | 480 | 610 | 1,160 | 220 |
50 | 0.8 | 1.4 | 89 | 98.83 | 520 | 660 | 1,210 | 310 |
75 | 0.8 | 1.4 | 132 | 98.92 | 560 | 720 | 1,240 | 395 |
100 | 0.7 | 1.3 | 165 | 98.99 | 645 | 730 | 1,260 | 440 |
167 | 0.7 | 1.3 | 215 | 98.68 | 820 | 760 | 1,260 | 500 |
[주] 1. 상기 특성 및 제원은 성능 개선을 위하여 별도 통보 없이 변경될 수 있습니다.
2. 상기 특성 및 제원은 고객의 요구에 따라 일부 변경 가능합니다.
3. 상기 이외의 규격으로도 주문 제작 가능합니다.
ㆍ기존 지상설치형 변압기 대비 체적을 18~32% 축소하여 설치면적 최소화
ㆍ기존 지상설치형 변압기 대비 높이를 250mm 축소하여 도시미관 개선
ㆍ절연유로 식물성유 적용이 가능한 환경 친화형으로 구현
⊙ 1Φ 13,200V / 22,900GrdY-230V, 60Hz
용량 (kVA) |
무부하전류 (%) |
전압변동률 (%) |
무부하손 (W) |
효율 (%) |
외형치수(mm) | 중량 (kg) |
||
---|---|---|---|---|---|---|---|---|
W | D | H | ||||||
50 | 0.8 | 1.4 | 105 | 98.60 | 1,000 | 1,000 | 950 | 625 |
100 | 0.7 | 1.4 | 175 | 98.90 | 1,000 | 1,000 | 950 | 937 |
200 | 0.6 | 1.3 | 300 | 98.90 | 1,000 | 1,400 | 1,050 | 1,924 |
⊙ 3Φ 13,200V / 22,900GrdY-400/230V, 60Hz
용량 (kVA) |
무부하전류 (%) |
전압변동률 (%) |
무부하손 (W) |
효율 (%) |
외형치수(mm) | 중량 (kg) |
||
---|---|---|---|---|---|---|---|---|
W | D | H | ||||||
75 | 1.7 | 1.8 | 210 | 98.80 | 1,500 | 1,000 | 1,150 | 1,120 |
150 | 1.6 | 1.5 | 300 | 99.00 | 1,500 | 1,000 | 1,150 | 1,320 |
300 | 1.0 | 1.4 | 510 | 99.10 | 1,500 | 1,100 | 1,150 | 1,740 |
500 | 0.8 | 1.3 | 750 | 99.10 | 1,500 | 1,250 | 1,150 | 2,210 |
[주] 1. 상기 특성 및 제원은 성능 개선을 위하여 별도 통보 없이 변경될 수 있습니다.
2. 상기 특성 및 제원은 고객의 요구에 따라 일부 변경 가능합니다.
3. 상기 이외의 규격으로도 주문 제작 가능합니다.
ㆍ설치면적 최소화
- SF6 가스를 이용하여 폭 930mm의 크기로 축소 후 설치함으로써 소요면적을 최소화하여 옥외·내 설치 가능
- 개폐장치의 소형화로 변전소 기기 설치면적이 대폭 축소되어 경비 절감 효과가 우수함
ㆍ우수한 안전성
- 충전부위가 접지된 탱크에 내장되어 있으므로 감전 위험이 없고, SF6 가스의 불연성으로 화재의 위험이 없기 때문에 도심지 설치에 적합함
ㆍ높은 신뢰성
- 염해, 먼지 등에 의한 오손이나 뇌(雷)등의 기후의 영향을 받지 않도록 밀폐되어있으며, SF6 가스를 절연매질로 사용하여 열화가 없고, 가스 구획을 확실히 구분하여 내부사고의 확산을 방지함
- 차단기는 아크 에너지를 이용한 복합소호형 차단방식으로 기존의 방식을 보완하기 위해 듀얼모션구조로 설계되어 차단성능이 우수함
ㆍ보수점검
- 구성기기를 SF6 가스로 완전무결한 무보수 지향의 신개념 제품으로 고도의 신뢰성과 장기간동안 유지보수 불필요
- 부분방전 탐지 센서(UHF센서)를 탑재하여 이상상태 점검 가능
- 사용자 중심의 외관, 낮음 소음, 유도장해의 극소화로 주변 환경과 조화된 제품
항목 | 사양 | |
---|---|---|
정격전압(kV) | 170 | |
정격전류(A) | 1250/2000 | |
정격주파수(Hz) | 60 | |
정격단시간전류(kA) | 50(R.M.S) | |
정격차단시간(cycle) | 3 | |
상용주파내전압(kV) | 상/대지간 | 325 |
극간 | 375 | |
뇌충격내전압(kV) | 상/대지간 | 750 |
극간 | 860 | |
조작방식 | 차단기 | 전동스프링 |
모선 DS/선로ES | 전동스프링 | |
선로 단로기 | 전동 | |
기기 ES | 수동 | |
표준동작책무 | O-0.3sec-CO-3min-CO | |
정격가스압력 | 차단기 | 6.0 kg/㎠.G |
기타부 | 5.0 kg/㎠.G | |
최소보증압력 | 차단기 | 5.5 kg/㎠.G |
기타부 | 4.5 kg/㎠.G |
ㆍ설치면적 최소화
- SF6 가스를 이용함으로써 크기를 축소하여 옥외·내 설치가능
ㆍ우수한 안전성
- 충전부위가 접지된 알루미늄 탱크에 내장되어 있으므로 감전에 대한 위험이 없고, SF6 가스의 불연성으로 화재의 위험이 없음
ㆍ높은 신뢰성
- 염해, 먼지 등에 의한 오손이나 뇌(雷)등의 기후의 영향을 받지 않도록 밀폐되어 있으며, SF6 가스를 절연매질로 사용하여 열화가 없고, 가스 구획을 구분하여 내부 사고의 확산을 방지함
- 차단기는 아크 에너지를 이용한 복합소호형 차단방식으로 설계되어 차단 성능이 우수함
ㆍ보수점검
- 구성기기를 SF6 가스로 완전무결한 무보수 지향의 신개념 제품으로 고도의 신뢰성과 장기간동안 유지보수 불필요
- 부분방전 탐지 센서(UHF센서)를 탑재하여 이상상태 점검 가능
- 사용자 중심의 외관, 낮음 소음, 유도장해의 극소화로 현대화된 주변 환경과 조화된 제품
항목 | 사양 | |
---|---|---|
회로수 | 2상 일괄형 | |
정격전압(kV) | 72.5 | |
정격전류(A) | 1,250 / 2,000 | |
정격주파수(Hz) | 60 | |
정격단시간전류(kA, r.m.s) |
20 | |
정격차단시간(cycle) | 3 | |
상용주파내전압(kV) | 상/대지간 | 140 |
극간 | 160 | |
뇌충격내전압(kV) | 상/대지간 | 325 |
극간 | 375 | |
조작방식 | 차단기 | 전동/수동 |
단로기 | 전동/수동 | |
접지개폐기 | 수동 | |
표준동작책무 | O-0.3sec-CO-3min-CO | |
정격가스압력 | 0.5 MPa, 0.4 MPa |
|
최소보증압력 | 0.42 MPa, 0.35 MPa |
ㆍ설치면적 최소화
- SF6 가스를 이용함으로써 크기를 축소하여 옥외·내 설치가능
ㆍ우수한 안전성
- 충전부위가 접지된 알루미늄 탱크에 내장되어 있으므로 감전에 대한 위험이 없고, SF6 가스의 불연성으로 화재의 위험이 없음
ㆍ높은 신뢰성
- 염해, 먼지 등에 의한 오손이나 뇌(雷)등의 기후의 영향을 받지 않도록 밀폐되어 있으며, SF6 가스를 절연매질로 사용하여 열화가 없고, 가스 구획을 구분하여 내부 사고의 확산을 방지함
- 차단기는 아크 에너지를 이용한 복합소호형 차단방식으로 설계되어 차단 성능이 우수함
ㆍ보수점검
- 구성기기를 SF6 가스로 완전무결한 무보수 지향의 신개념 제품으로 고도의 신뢰성과 장기간동안 유지보수 불필요
- 부분방전 탐지 센서(UHF센서)를 탑재하여 이상상태 점검 가능
- 사용자 중심의 외관, 낮음 소음, 유도장해의 극소화로 현대화된 주변 환경과 조화된 제품
항목 | 사양 | |
---|---|---|
정격전압(kV,rms, 단상) | 29 | |
정격전류(A,rms) | 2000/630 | |
정격주파수(Hz) | 60 | |
정격단시간전류(kA, rms / 1sec) | 20 | |
정격차단시간(cycle) | 3 | |
상용주파내전압 (kV,rms / 1min) |
상/대지간 | 95 |
극간 | 110 | |
뇌충격내전압(kV) | 상/대지간 | 200 |
극간 | 220 | |
조작방식 | 차단기 | 전동 스프링 |
3단개폐기(DS/ES) | 전동 및 수동 | |
표준동작책무 | O-0.3sec-CO-3min-CO | |
정격가스압력 | 2.0kg/㎠.G | |
최소보증압력 | 1.5kg/㎠.G |
ㆍ컴팩트한 디자인
- SF6 가스의 우수한 절연내력으로 인해 설치면적을 결정하는 단위회로의 폭이 600mm로 감소되어 설치소요면적 축소
ㆍ시공설치가 간편하여 생산 및 시공기간 단축
- 표준적인 구성단위의 기기로 조합되므로 결합 및 조작이 편리하고 현장에서 이동이 용이하여 시공설치가 매우 간편하며 공사비용 절감
ㆍ편리하고 안전한 구조로 손쉬운 조작 가능
- 전로가 형성되는 충전부위가 접지금속 내부로 내장되어 있어 운전, 점검원의 안전을 보장하는 편리하고 안전한 구조로 손쉬 조작
ㆍ다양한 보호기능과 안전기능을 확보하여 유지보수 간편
- 구성기기를 SF6 Gas로 완전무결한 무보수 지향의 신개념 제품으로 고도의 신뢰성과 장기간 동안 유지보수 불필요
- 사용자 중심의 외관, 낮음 소음, 유도장해의 극소화
항목 | 사양 | |
---|---|---|
정격전압(kV) | 25.8 | |
정격전류(A) | 2000/630 | |
정격주파수(Hz) | 60 | |
정격단시간전류(kA) | 25(R.M.S) | |
정격차단시간(cycle) | 5 | |
상용주파내전압(kV) | 상/대지간 | 60 |
극간 | 66 | |
뇌충격내전압(kV) | 상/대지간 | 150 |
극간 | 165 | |
조작방식 | 차단기 | 전동/수동 |
3단개폐기(DS/ES) | 전동/수동 | |
표준동작책무 | O-0.3sec-CO-15sec-CO | |
정격가스압력 | 0.5kg/㎠.G | |
최소보증압력 | 0.35kg/㎠.G |
ㆍ자기재 견고성과 폴리머재의 절연 우수성을 결합한 복합형 제품
ㆍFuse Link를 사용한 고장전류 차단
ㆍ염해, 분진 등의 개소 사용 적합
항목 | 사양 |
---|---|
정격전압(kV) | 25.8 |
정격전류(A) | 100 |
정격차단전류(kA, rms) | 10(비대칭)/7.1(대칭) |
상용주파내전압(kV) | 42 / min |
뇌충격내전압(kV) | 125 |
ㆍZnO소자를 이용한 gapless형으로 속류차단 성능이 우수함
ㆍ절연성 및 내오손성이 우수한 폴리머재질의 하우징 사용
ㆍ피뢰기(이하 “LA”)와 리드선을 일체화되어 간편한 시공성 확보
ㆍ피뢰기와 리드선의 접속 충전부가 없어 감전 및 조류사고 예방
ㆍ실리콘고무 절연전선 사용으로 우수한 절연성 확보
항목 | 사양 | |
---|---|---|
정격전압(kV) | 18 | |
정격주파수(Hz) | 60 | |
연속운전전압(kV) | 15.3 | |
공칭방전전류(kA) | 5 | |
제한전압(kV) | 60 | |
부분방전 최대값(pC) | 10 | |
절연 하우징 | 상용주파내전압(kV) | 42 |
뇌충격내전압(kV) | 125 |
